杨凤涛
（上海华易电子有限公司）

　　摘　要 本文介绍一种结构简单、可靠性好、操作方便、经济实用的热电偶热电阻自动检定系统。该系统具有自动控温、自动数据采集、自动数据处理、自动生成结果报表、自动打印等功能。可以对K、E、J、N、R、S等型号热电偶及对Pt100、Pt10、Cu50、Cu100等型号的热电阻进行自动检定。该系统具有设计先进、结构合理、软件功能齐全、量值传递准确可靠、抗干扰能力强、组态灵活等一系列突出优点。
　 关键词　热电偶　热电阻　自动检定　系统

一、 引　言
　　热电偶、热电阻作为测温传感器在工业现场应用极为广泛，检定工作量非常大。在普通手动操作的热电偶热电阻检定过程中，由于存在着计算烦琐、工作效率低、差错率高等缺点，所以越来越不能适应目前科技发展的要求。我们根据多年的实践经验，结合我国目前的实际情况，研制开发了一种结构简单、可靠性好、操作方便、经济实用的自动检定系统。此系统的所有部件均为国产，因而大大降低了造价成本，具有极大的推广价值。

二、 系统构成及工作原理
1． 系统构成
　　检定系统主要有以下部分构成：HY2003A六位半热电偶热电阻测试仪、HY2100低电势扫描器/控制器、计算机及检定软件、热电偶检定炉、恒温油槽等。(如图1所示)

2． 系统工作原理
   检定系统用HY2003A六位半热电偶热电阻测试仪作为标准表，用HY2100低电势扫描器/控制器作为自动扫描及控制，其性能指标分别介绍如下：
HY2003A热电偶热电阻测试仪：
准确度：电压　0.005%读数+10字
　　　　电阻　0.01%读数+10字
分辨率：电压　0.1μV
　　　　电阻　0.1mΩ
HY2100低电势扫描器/控制器：
通道数：11通道
通道的寄生电势＜0.4μV
   检定系统中，计算机由专用通讯电缆连线通过RS232串行接口与HY2003A的RS232串行接口及HY2100的RS232串行接口相连接，在检定系统软件的控制下，按照设置好的温度点，对热电偶检定炉进行控温，按设置好的温度点对恒温油槽的温度进行检测，当温度达到检定要求时，对被检热电偶或热电阻进行自动数据采集，自动计算并判断被检结果是否合格，生成结果报表，自动打印报表。检定过程完全符合国家热电偶、热电阻检定规程的要求。

三、检定系统的特点

1．硬件特点
   在检定系统中，作为精密测量的核心部件，HY2003A热电偶热电阻测试仪，除了准确度等级能满足国家检定规程的要求外，它还具有同类产品所没有的特殊性能，这些性能使检定系统的结构得到了简化，测量准确度得到了提高。现简述如下：
   在检定热电阻时，HY2003A的电阻测量采用的是四线制测量法，其中两根线为恒流源的输出线，而恒流源输出可以通过计算机软件的控制，实现正负电流的自动换向，这样就很方便地解决了热电阻检定规程所要求的电流自动换向功能，而又无需外接其它任何设备。
   此外，HY2003A在0.1mΩ分辨率时的测量范围为220.000Ω，而同类产品的测量范围仅为100.0000Ω，这样，当对Pt100铂电阻在100℃（138.51Ω）或上限温度点检定时，HY2003A就体现了相当大的优越性，它可以在220Ω量程档时分别对二等标准铂电阻和被检铂电阻进行测量，不需要换档，从而克服了量程转换带来的误差，提高了测量的准确度；而同类产品在测量二等标准铂电阻时一般采用100Ω量程档，而测量被检铂电阻时则必须要用1kΩ量程档，这样就把量程转换所存在的误差带进了测量当中，从而影响了检定时的测量准确度。

2． 软件特点

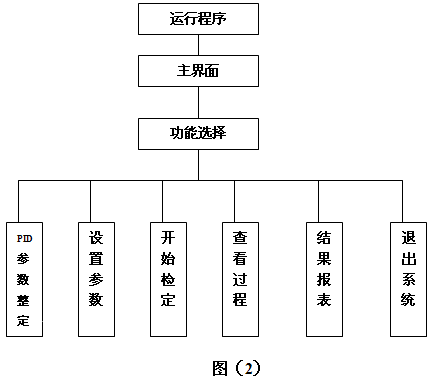

   检定系统软件是在WINDOWS95/98中文系统下由Visual Basic6.0语言开发而成的。检定软件设计了六个模块，全部用中文提示，操作人员可根据中文提示，进行PID参数整定、检定参数设置、查看检定过程、建立结果报表或打印报表等操作，使用极为方便。模块如图2所示：

四、 结束语

    本检定系统经过近一年的运行，并通过了上海、常州等地计量部门的试用，效果良好。随着科技的不断发展，热电偶热电阻自动检定设备会越来越受到广大用户的欢迎，本公司开发的经济实用型热电偶热电阻自动检
定系统可望在今后的检定工作中发挥较大的作用。
